2 Kanatlı Ortadan Açılan Kat Kapısı Cihazı THY-LD-B

Kısa Açıklama:

Çin'deki En İyi 10 Asansör Parçası İhracatçısı Avantajlarımız

1.Hızlı Teslimat

2. İşlem sadece bir başlangıçtır, hizmet asla bitmez

3.Tip: İniş Kapısı Cihazı THY-LD-B

4.İstediğinizi sağlıyoruz, güvenilmek büyük bir mutluluk! Güveninizi asla boşa çıkarmayacağım!

Bize e-posta gönderin

Ürün Detayı

Ürün Etiketleri

THY-LD-B merkez bölmeli ağır çekiç iniş kapısı cihazının özellikleri

1. Kilit açma yöntemi kapı panelini açmak ve 45kg sarkaç darbe testini geçmektir.

2. Kapı ağır bir çekiçle kapanmaya zorlanır ve ağır çekiç ile kılavuz boru kat kapısının iç tarafına yerleştirilir.

3. Kapı kilidi Ulusal Asansör Muayene Merkezi testinden geçmiş olup CE ve CU-TR sertifikasını almıştır.

4. Kapı kilidinin uygulanabilir voltajı: ≤ AC230V, ≤ DC110V.

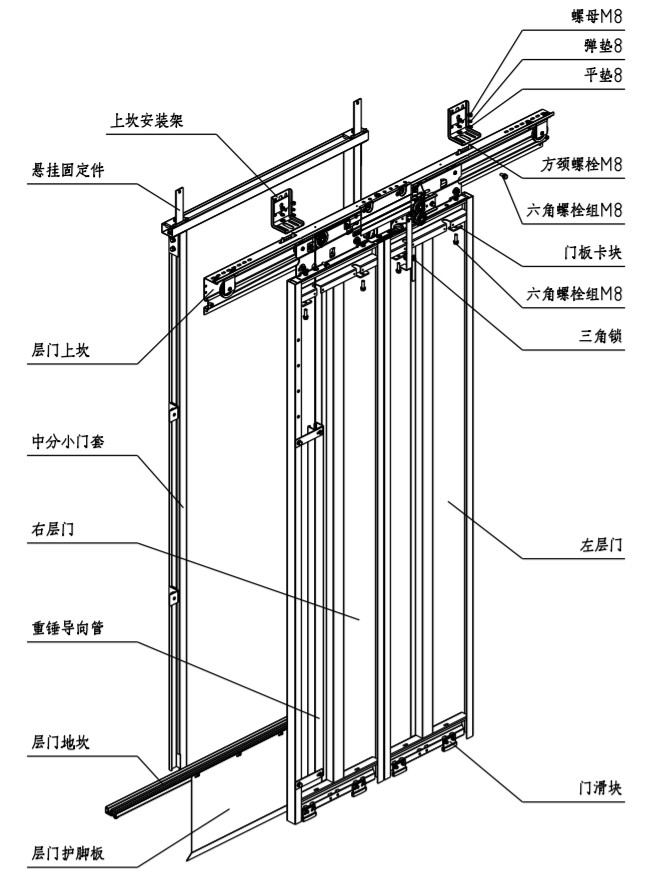

Aksesuarlar

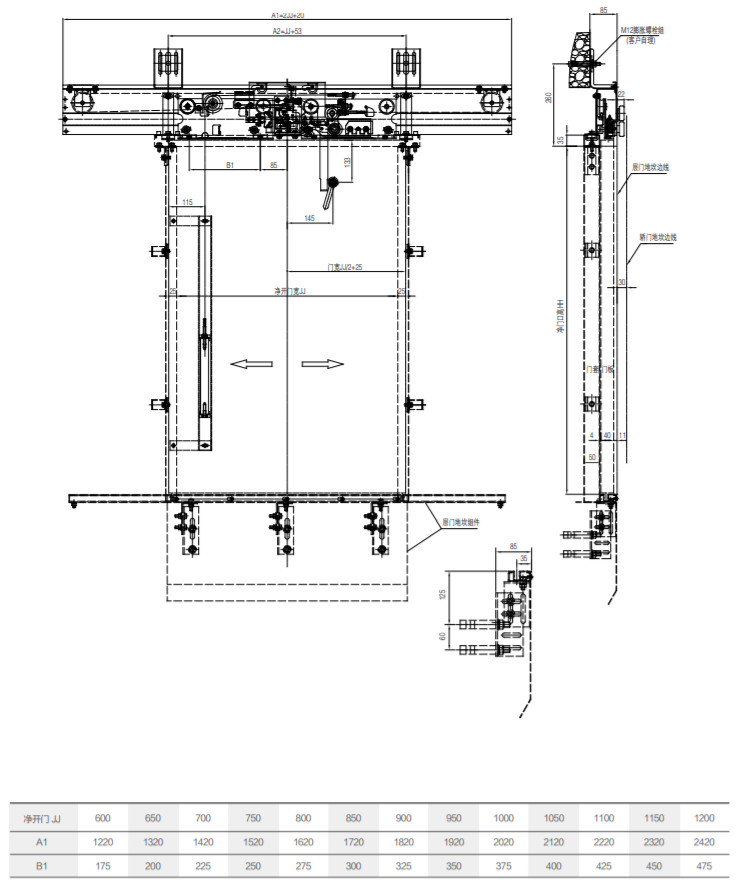

Kat kapısı cihazının montaj yöntemi

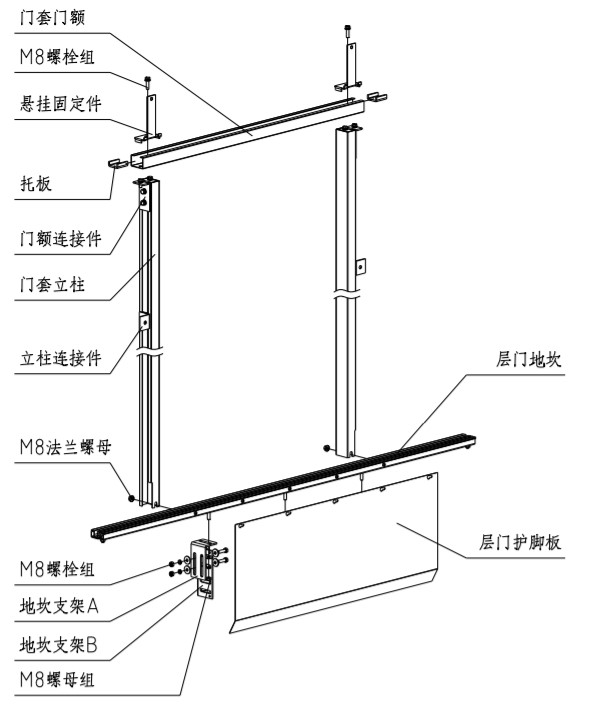

1. Eşik ve kapı kapağının montajı

1.1. Asansör boşluğunun büyüklüğüne göre eşiğin giriş ve çıkış konumunu belirleyin; eşiğin ortasını giriş ve çıkış ortasıyla aynı hizaya getirin ve eşiğin ortasını işaretleyin; eşiğin seviyesini 1/1000'den küçük olacak şekilde ayarlayın; Asansör boşluğuna su girmesini önleyecek yüzey.

1.2. Kapı kapağı kolonunu ve kapı kapağı kapısını bağlantı parçalarıyla birleştirin ve askı sabitleme parçalarını takın; kapıyı pervaza yerleştirin, kapı kapağı kolonunun dikeyliğini 1/1000'den az olacak şekilde ayarlayın; kapı kapağının ortası, giriş ve çıkışların ortasıyla aynı olmalıdır. Pervaz orta işaretinin ölçüsü; kapı kapağının alt alın düzlemi ile pervazın üst düzleminin ölçüsü, net kapı yüksekliğidir. Ayarlama tamamlandıktan sonra, M8 flanş somununu sıkın. Ölçüyü ayarladıktan sonra, kolon bağlantısını duvara sabitleyin.

1.3. Kat kapısı ayak korumasını eşik üzerine sabitleyin.

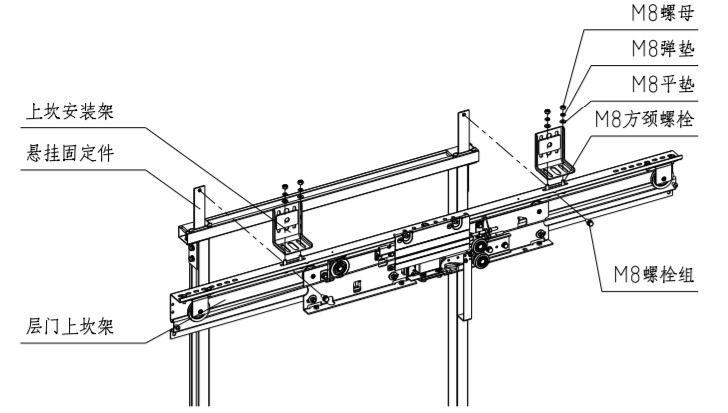

2. İniş kapısı cihazının montajı

2.1. İniş kapısının üst eşik çerçevesini, askı sabitleme parçasının alt ucundaki kancayla hizalayın ve üst eşik çerçevesini ve iniş kapısının askı sabitleme parçasını M8*20 cıvata grubu aracılığıyla kilitleyin.

2.2. Üst eşik montaj çerçevesini genleşme cıvataları veya duvardan geçmeli cıvatalarla asansör boşluğu duvarına sabitleyin. Üst eşik montaj çerçevesi ve kat kapısı üst eşiği, M8 kare boyunlu cıvatalarla birbirine bağlanır.

2.3. Kat kapısının üst eşiğini sola ve sağa doğru ayarlayarak kapının ortasının açık, giriş ve çıkışın ortasının ise aynı hizada olmasını sağlayın.

2.4. Kat kapısı tertibatının tabanının dikeyliğini ayarlayın. Kat kapısı tertibatının tabanının dikeyliğini, dikey bir çizgi çizerek veya kabin kapısı eşiğini referans alarak ±0,5 mm olarak ayarlayın.

2.5 Aşağıdaki kat kapılarında eşik çerçevesinin montajının ana parametrelerini inceledikten sonra tüm montaj cıvatalarını sıkın:

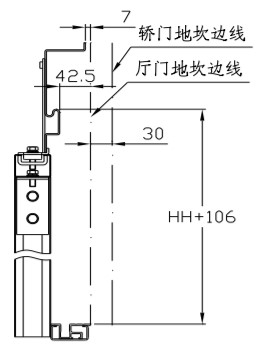

İniş kapısı üst eşik çerçevesinin yüksekliği: İniş kapısı üst eşik çerçevesi kılavuz rayının üst yüzeyi ile iniş kapısı eşiği arasındaki mesafe HH+106 mm'dir;

İniş kapısı üst eşik çerçevesinin merkezi: İniş kapısı üst eşik çerçevesinin merkezi ile giriş ve çıkış merkezi arasındaki sapma ±1mm'dir;

Durak kapısı üst eşik kılavuz rayı ile kabin kapısı eşiği arasındaki mesafe: Durak kapısı üst eşik kılavuz rayı ile kabin kapısı eşiği arasındaki mesafe 42,5 mm, kabin kapısı eşiğinden uzaklığı ise 72,5 mm'dir.
