Kızılötesi Asansör Kapısı Dedektörü THY-LC-917
| Ürün Adı | Asansör ışık perdesi |
| Açık yol | Yan açık veya ortada açık |
| Gerilim | AC220V, AC110V, DC24V |
| Diyot Sayısı | 17, 32 |
| Kiriş Sayısı | 94-33Kirişler,154-94Kirişler |
1. Kendi kendini kontrol etme fonksiyonu ile, Güç kutusu geleneksel çıkışı ve kendi kendini kontrol eden çıkışı
2. Almanya TUV testlerinden geçmiştir ve ilgili uluslararası standartlara uygundur
3. Uyku fonksiyonu, ürünün çalışma ömrünü uzatır
4. Yeni teknolojiyi benimseyin, korozyon direnci güçlü olan PCB'yi ve saha adaptasyonu güçlü olan, istikrarlı ve güvenilir
5. Güzel görünüm tasarımı, kolay kurulum, çoğu marka asansöre uygundur
6. Gelişmiş teknikler ve ekipmanlar, güvenilir SMT yüzey dolgu teknikleri
7. Kullanıcılar güç kaynağı kutusu olmadan NPN/PNP çıkışını (Transistör çıkışı) seçebilirler.
Asansör ışık perdesi, fotoelektrik indüksiyon prensibi kullanılarak üretilen bir asansör kapısı güvenlik koruma cihazıdır. Tüm asansörler için uygundur ve asansöre girip çıkan yolcuların güvenliğini korur. Asansör ışık perdesi üç parçadan oluşur: asansör kabin kapısının her iki tarafına monte edilmiş kızılötesi vericiler ve alıcılar ve özel esnek kablolar. Çevre koruma ve enerji tasarrufu ihtiyaçları nedeniyle, giderek daha fazla asansör güç kutusu kullanmamaktadır. Bazı ışık perdesi markaları, elektromanyetik girişime karşı zayıf bağışıklıkları nedeniyle güç kutusu kullanmak zorunda kalmaktadır. Ancak, yeşil asansör konseptinin yaygınlaşmasıyla birlikte, güç kaynağı kutusu olmayan ışık perdeleri de bir trend haline gelmiştir. Çünkü 220V'u 24V'a dönüştürme işlemi çok fazla enerji kaybına neden olmaktadır.
THY-LC-917 ışık perdesi, geleneksel ışık perdesinin üzerinde CPU kontrollü dinamik taramalı LED ışık yayan tüp ile donatılmıştır. Bant şeklindeki iki renkli LED, ışık perdesi koruma alanının durumunu gösterir, böylece ışık perdesi normal koruma işlevi üzerinde daha görsel bir etkiye sahip olur. Daha insancıldır.
Işık perdesinin yayıcı ucunda birkaç kızılötesi yayıcı tüp bulunur. MCU'nun kontrolü altında, yayıcı ve alıcı tüpler sırayla açılır ve bir yayıcı kafadan yayılan ışık, çok kanallı bir tarama oluşturmak için birden fazla alıcı kafa tarafından alınır. Kabin kapısı alanının yukarıdan aşağıya doğru sürekli taranmasıyla yoğun bir kızılötesi koruma ışık perdesi oluşturulur. Işınlardan herhangi biri engellendiğinde, fotoelektrik dönüşüm gerçekleştirilemediği için ışık perdesi bir engel olduğuna karar verir ve bu nedenle bir kesme sinyali verir. Bu kesme sinyali bir anahtarlama sinyali veya yüksek ve düşük seviye sinyali olabilir. Kontrol sistemi ışık perdesinden sinyali aldıktan sonra, hemen kapı açma sinyali verir ve kabin kapısı kapanmayı durdurarak ters yönde açılır. Yolcular veya engeller uyarı alanından ayrıldıktan sonra asansör kapısı normal şekilde kapatılabilir, böylece güvenlik koruması amacına ulaşılır. Asansörlerde sıkışan kişilerin kazalarından kaçının.
1. Verici ve alıcının mobil kurulumu
Işık perdesinin mobil montajı, ışık perdesinin vericisinin, alıcısının veya bunlardan birinin kabin kapısına sabitlenip kabin kapısıyla birlikte hareket etmesini sağlayan bir montaj ve kullanım anlamına gelir. Normal şartlarda, verici ve alıcı kabin kapısının katlanır kenarına sabitlenir.
Yan kapı montaj yöntemi, ışık perdesinin asansör kabinine ve kabin kapısının katlanır kenarına vidalarla sabitlenmesidir.
Orta bölmeli kapının montaj yöntemi, ışık perdesinin asansör kabin kapısının katlanır kenarına vidalarla sabitlenmesidir.

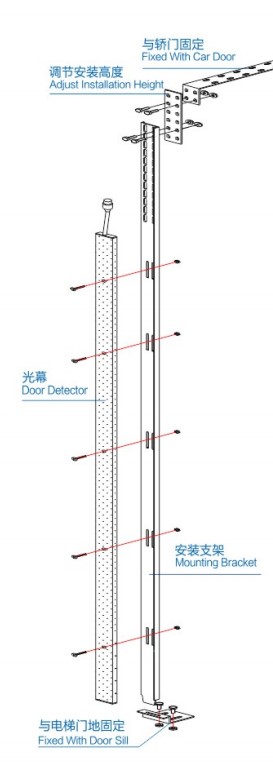

2. Verici ve alıcının sabit kurulumu
Işık perdesinin sabit montajı, ışık perdesinin verici ve alıcısının sabit bir braket aracılığıyla araç kapısı eşiğinin ucuna sabitlenerek monte edilip kullanılmasını ifade eder. Verici ve alıcı araç kapısıyla birlikte hareket edemez.
