Asansör İçin Kaldırma Kılavuz Rayı
| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |
| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. İşlenmiş Asansör Kılavuz Rayı
2. Soğuk Çekilmiş Asansör Kılavuz Rayı
3. Özelleştirilmiş Asansör Kılavuz Rayı
4. İçi Boş Asansör Kılavuz Rayı
5. Soğuk çekilmiş asansör kılavuz rayı balık plakaları, işlenmiş asansör kılavuz rayı balık plakaları, özel kalınlıkta balık plakaları, T kesitli balık plakaları, dövme klipsler, sürgülü kelepçeler, sürgülü klipsler, T klipsler.
6.Standart: ISO 7465.
7.Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Paketleme: Kılavuz raylarımız, her iki ucunda koruyucu kapaklar bulunan paketler halinde paketlenir ve her paket plastik örtü ile kaplanır. İhtiyaçlarınıza göre de paketleme yapabiliriz.
9.MARAZZI vb. marka kılavuz rayları sağlayabiliriz.
Asansör kılavuz rayı, asansörün asansör boşluğunda yukarı ve aşağı hareket etmesi için güvenli bir ray olup, kabinin ve karşı ağırlığın asansör boşluğu boyunca yukarı ve aşağı hareket etmesini sağlar. Kılavuz rayı, plakayı ve kılavuz rayı braketini asansör boşluğu duvarına bağlayarak asansör kabini ve karşı ağırlık için kılavuzluk sağlar. Frenleme sırasında emniyet kaliperinin destekleyici işlevi, asansör sisteminin önemli bir parçasıdır. Asansörlerde yaygın olarak kullanılan kılavuz rayı "T" şeklinde bir kılavuz raydır. Güçlü rijitlik, yüksek güvenilirlik, güvenlik ve düşük maliyet gibi özellikler sunar. Kılavuz ray yüzeyi, belirgin bir pürüzlü yüzey olmadan pürüzsüz olmalıdır. Kılavuz ray, asansör kabinindeki kılavuz pabucu ve güvenlik tertibatının mekik rayı olduğundan, montaj sırasında boşluk sağlanmalıdır. Aynı zamanda, kılavuz ray, asansör aşırı hız kazası geçirdiğinde asansörü durdurma sorumluluğunu da üstlenmelidir, bu nedenle rijitliği göz ardı edilemez.
Asansör kılavuz rayları; dolu kılavuz raylar ve karşı ağırlıklı içi boş kılavuz raylar olmak üzere ikiye ayrılır.
Masif kılavuz rayı, kılavuz yüzeyinin ve kılavuz ray profilinin bağlantı parçalarının işlenmesiyle oluşturulan işlenmiş bir kılavuz raydır. Amacı, asansörün çalışması sırasında asansör kabininin hareketine kılavuzluk etmektir. Küçük masif kılavuz rayı, karşı ağırlık kılavuzluğu için de kullanılır. Kılavuz ray tabanının genişliğine göre birçok masif kılavuz rayı spesifikasyonu mevcuttur ve bunlar T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 vb. olarak sınıflandırılabilir.

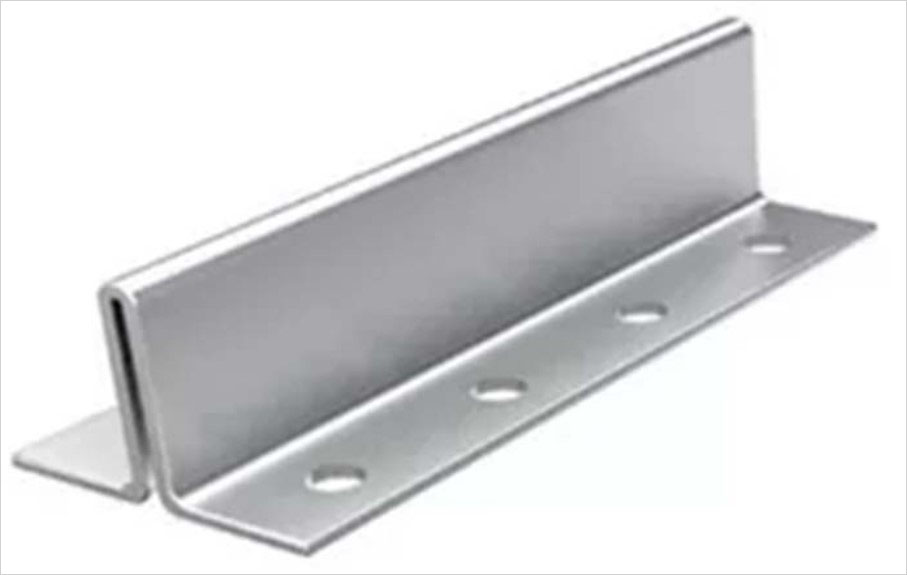

Karşı ağırlık içi boş kılavuz rayları, 2,75 mm ve 3,0 mm kalınlıklarında soğuk şekillendirilmiş haddelenmiş kılavuz raylardır. Çok geçişli kalıplar aracılığıyla sarılı levhalardan soğuk şekillendirilirler. Esas olarak asansör çalışması sırasında karşı ağırlığa kılavuzluk etmek için kullanılırlar. İçi boş kılavuz raylar, kılavuz ray uç yüzeyinin şekline göre düz kenarlı ve flanşlı kenarlı olmak üzere ikiye ayrılır: TK5 ve TK5A.
