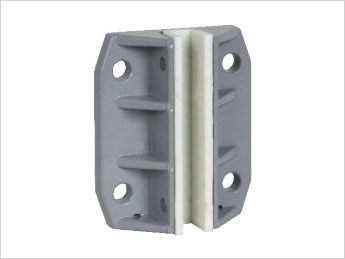

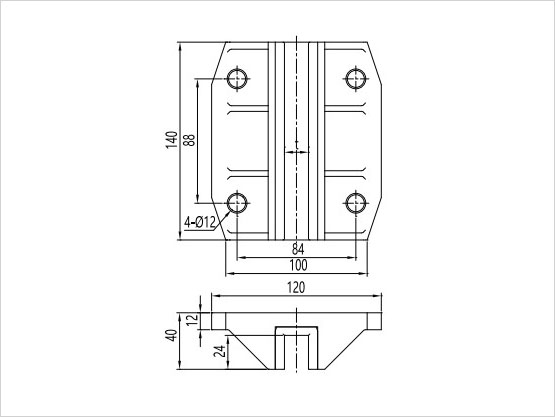

Yolcu Asansörleri İçin Kayar Kılavuz Pabuçlar THY-GS-310G

Kısa Açıklama:

THY-GS-310G kılavuz pabucu, asansör kılavuz rayı ile kabin veya karşı ağırlık arasında doğrudan kayabilen bir kılavuz tertibatıdır. Kabini veya karşı ağırlığı kılavuz ray üzerinde sabitleyerek, kabinin veya karşı ağırlığın çalışma sırasında eğilmesini veya sallanmasını önlemek için yalnızca yukarı ve aşağı kayabilir.

Bize e-posta gönderin

Ürün Detayı

Ürün Etiketleri

Ürün Parametreleri

Anma Hızı: ≤1,75 m/s

Kılavuz Rayını Eşleştirin: 10,16.4

Ürün Bilgileri

THY-GS-310G kılavuz pabuç, asansör kılavuz rayı ile kabin veya karşı ağırlık arasında doğrudan kayabilen bir kılavuz cihazıdır. Kabini veya karşı ağırlığı, çalışma sırasında eğilmesini veya sallanmasını önlemek için yalnızca yukarı ve aşağı kayacak şekilde kılavuz rayı üzerinde sabitler. Pabuç astarı ile kılavuz rayı arasındaki sürtünmeyi azaltmak için kılavuz pabucun üst kısmına bir yağ kabı takılabilir. Kılavuz pabuçlar kullanıldığında, bir asansör 8 parça ile, kabin karşı ağırlığı ise 4 parça ile donatılır ve bunlar kabinin veya karşı ağırlığın üstüne ve altına monte edilir. Kılavuz pabuç, bir pabuç astarı, bir taban ve bir pabuç gövdesinden oluşur. Pabuç yuvası, kullanım mukavemetini sağlamak için alt takviye kaburgaları ile donatılmıştır. Genellikle asansör hızı ≤ 1,75 m/s olan asansörler için geçerlidir. Eşleşen ray genişlikleri 10 mm ve 16 mm'dir. Sabit kayar kılavuz pabuç genellikle yağ kabı ile birlikte kullanılmalıdır ve karşı ağırlık çerçevesine uygulanır.

Kılavuz ayakkabı montajı aşağıdaki gereksinimleri karşılamalıdır:

1. Üst ve alt kılavuz pabuçları yerine takıldıktan sonra, eğilmeden veya bükülmeden aynı dikey çizgide olmalıdırlar. Üst ve alt kılavuz pabuçlarının emniyet çenesinin ortasında aynı hizada olduğundan emin olun.

2. Kılavuz pabuç takıldıktan sonra, kılavuz rayı ile pabuç astarı arasındaki sol ve sağ boşluk 0,5~2 mm, pabuç astarı ile kılavuz rayının üst yüzeyi arasındaki boşluk ise 0,5~2 mm olmalıdır.
